Odbiór elewacji: dopuszczalne odchyłki

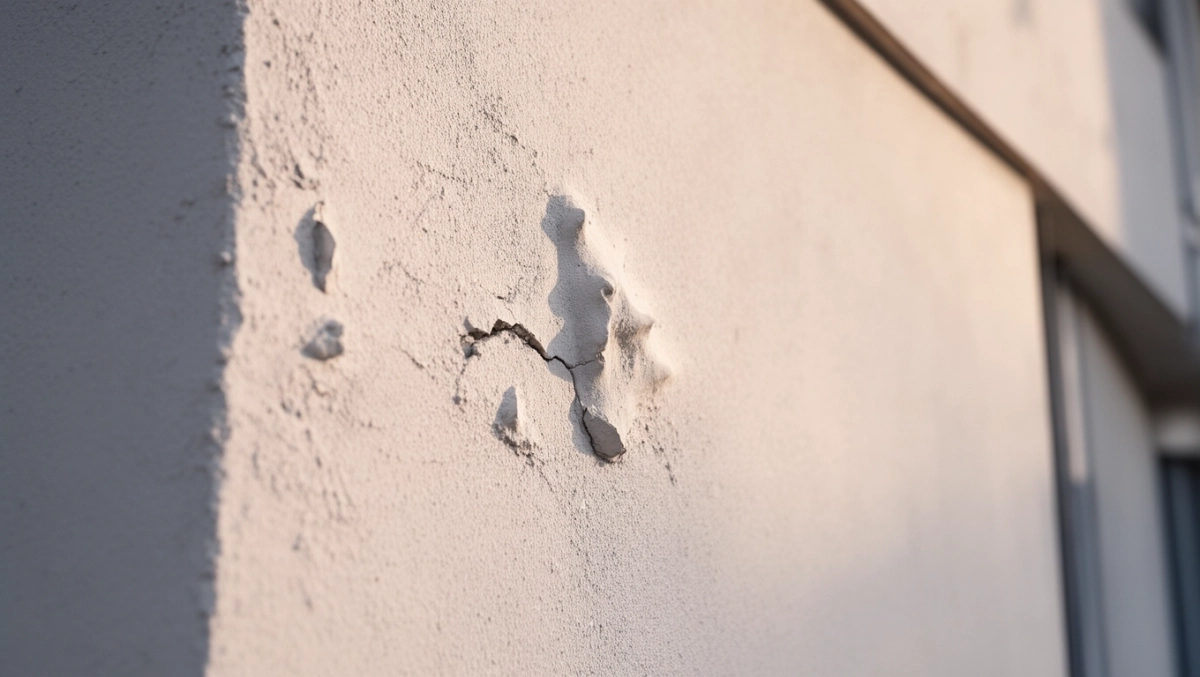

Wyobraź sobie, że stoisz przed swoją nową elewacją i zauważasz subtelne nierówności, które z czasem mogą przerodzić się w poważne problemy pęknięcia czy odpadanie warstw. Wiesz, jak frustrujące bywa, gdy jakość wykonania podważa cały wysiłek inwestycji, dlatego dziś skupimy się na kluczowych normach odchyłek podłoża, procedurach kontroli przed ociepleniem i próbach przyczepności, które decydują o odbiorze elewacji. Te elementy nie tylko weryfikują zgodność z projektem, ale też gwarantują trwałość na lata, unikając kosztownych poprawek. Rozłożymy to krok po kroku, byś mógł samodzielnie ocenić stan prac.

• Normy odchyłek podłoża elewacji
• Kontrola stanu podłoża przed ociepleniem
• Wymagania systemodawcy dla podłoża
• Protokół odbioru podłoża elewacji
• Próba przyczepności podłoża
• Błędy odchyłek w przygotowaniu podłoża
• Korekta odchyłek podłoża elewacji
• Pytania i odpowiedzi: Odbiór elewacji dopuszczalne odchyłki

Normy odchyłek podłoża elewacji

Normy odchyłek podłoża elewacji określają precyzyjne granice tolerancji dla powierzchni, krawędzi i pionu ścian, co jest podstawą odbioru robót. Zgodnie z normą PN-B-10110, odchyłka płaskości podłoża na długości 2 metrów nie powinna przekraczać 4 mm, a dla całej powierzchni budynku 10 mm na 4 metry. Te wartości zapewniają równomierne rozłożenie naprężeń w systemie ocieplenia. W przypadku tynków zewnętrznych, norma ITB wymaga, by odchyłki krawędzi przy otworach okiennych i drzwiowych mieściły się w granicach 2 mm na metr bieżący. Należy mierzyć je za pomocą poziomicy laserowej lub sznurka z obciążeniem, co pozwala na obiektywną ocenę.

Podczas odbioru elewacji kluczowe jest sprawdzanie pionu ścian nośnych, gdzie dopuszczalna odchyłka wynosi maksymalnie 5 mm na piętro. Powierzchnia podłoża musi być wolna od wybrzuszeń powyżej 3 mm, co zapobiega koncentracji sił w płytach termoizolacyjnych. Normy te wynikają z badań wytrzymałościowych i doświadczeń eksploatacyjnych budynków. W praktyce wykonawcy często pomijają pomiary na wysokościach, co prowadzi do nierówności widocznych dopiero po montażu siatek zbrojącej. Dlatego protokół odbioru powinien zawierać wyniki wszystkich pomiarów z dołączonymi zdjęciami.

Dopuszczalne odchyłki w tabeli

Tabela ta ułatwia szybką weryfikację podczas odbioru, podkreślając, że przekroczenie norm w dowolnym punkcie blokuje dalsze prace. Powierzchnie o odchyłkach powyżej limitów wymagają szpachlowania lub frezowania. W budynkach wysokich norma pionu staje się jeszcze surowsza, by uniknąć efektu kumulacji błędów. Zawsze sprawdzaj zgodność z projektem technicznym, bo lokalne warunki gruntowe mogą wpływać na stabilność podłoża.

Normy ewoluują wraz z nowymi technologiami ociepleń, ale podstawy pozostają niezmienne priorytetem jest przyczepność warstw. Odchyłki w podłożu powyżej 10% powierzchni unieważniają gwarancję systemową. Dlatego inspektorzy budowlani rutynowo stosują te kryteria przy wydawaniu pozwolenia na użytkowanie.

Kontrola stanu podłoża przed ociepleniem

Kontrola stanu podłoża przed ociepleniem elewacji zaczyna się od wizualnej inspekcji całej powierzchni, by wykryć pęknięcia, zabrudzenia czy luźne cząstki. Należy dokładnie sprawdzić nośność muru, naciskając dłonią w kilku miejscach na każdym poziomie budynku. W miejscach o słabej przyczepności tynku, odpryski powyżej 5 mm głębokości sygnalizują potrzebę wzmocnienia. Powierzchnia powinna być sucha, z wilgotnością poniżej 4%, mierzoną wilgotnościomierzem. Te kroki minimalizują ryzyko delaminacji płyt termoizolacyjnych podczas eksploatacji.

Podczas kontroli zwróć uwagę na krawędzie wokół okien i drzwi, gdzie odchyłki pionu powyżej 2 mm wymagają korekty. Użyj młotka do testu uderzeniowego głuchy dźwięk wskazuje na pustki pod tynkiem. Podłoże musi być jednolite, bez warstw malarskich czy smoły, które osłabiają adhezję. W starszych budynkach często spotyka się osady solne, neutralizowane roztworem kwasu solnego. Kontrola obejmuje też szczeliny dylatacyjne, których szerokość nie powinna przekraczać 5 mm bez wypełnienia.

• Wizualna ocena: pęknięcia > 0,5 mm szerokości.
• Test nośności: brak odspajania przy nacisku 20 kN/m².
• Wilgotność: < 4% na głębokość 2 cm.
• Czystość: brak pyłu, tłuszczu po wstępnym oczyszczeniu.
• Pomiar odchyłek: zgodnie z PN-B-10110.

Lista ta stanowi checklistę dla kierownika budowy, ułatwiając systematyczną kontrolę. Pominięcie którejkolwiek pozycji grozi awariami w warunkach atmosferycznych. W praktyce kontrola powinna obejmować co najmniej 20% powierzchni losowo wybranych.

Na zakończenie inspekcji dokumentuj stan zdjęciami z opisem, co pozwala na porównanie przed i po pracach. Szczególną uwagę poświęć narożnikom, gdzie naprężenia są największe. Kontrola nie tylko weryfikuje jakość wykonania, ale też edukuje ekipę wykonawczą.

Wymagania systemodawcy dla podłoża

Wymagania systemodawcy dla podłoża elewacji precyzują parametry niezbędne do prawidłowego montażu termoizolacji, w tym granice odchyłek powierzchni i przyczepności. Instrukcja ITB lub producenta nakazuje, by podłoże miało siłę adhezji co najmniej 0,5 MPa po 28 dniach. Powierzchnia musi być chropowata, z współczynnikiem szorstkości Rz powyżej 0,3 mm. W przypadku murów ceglastych dopuszczalne są nierówności do 5 mm, ale tylko po wstępnym wyrównaniu. Te standardy gwarantują trwałość systemu na 30 lat.

Systemodawca podkreśla konieczność usunięcia wszystkich luźnych elementów przed klejeniem płyt. Klej musi penetrować podłoże na głębokość minimum 3 mm. Odchyłki krawędzi przy ościeżach powinny być mniejsze niż 1 mm, by uniknąć mostków termicznych. W budynkach z tynkiem mineralnym wymagane jest gruntowanie preparatem penetrującym. Brak spełnienia tych kryteriów unieważnia gwarancję, co często ujawnia się przy odbiorze.

Porównanie wymagań dla typów podłoży

Wykres ilustruje różnice w minimalnej adhezji dla popularnych podłoży, co pomaga w doborze metody przygotowania. Systemodawcy zalecają testy wstępne na reprezentatywnej próbce. W warunkach wilgotnych klimatycznych wymagania rosną o 20%.

Wymagania obejmują też kompatybilność chemiczną materiałów np. unikanie klejów na bazie cementu przy podłożach gipsowych. Zawsze konsultuj aktualną instrukcję, bo modyfikacje wynikają z nowych badań laboratoryjnych. Spełnienie tych norm to podstawa odpowiedzialnego odbioru elewacji.

Protokół odbioru podłoża elewacji

Protokół odbioru podłoża elewacji sporządza się po pełnej kontroli, wpisując wyniki pomiarów odchyłek i stan powierzchni. Dokument musi zawierać datę, nazwiska uczestników, opis metod pomiarowych i wnioski. W przypadku przekroczeń norm, protokół blokuje dalsze roboty do czasu korekty. Powinien być dołączony do dziennika budowy z podpisami kierownika i inspektora. To formalne potwierdzenie gotowości podłoża do ocieplenia.

W protokole szczegółowo opisuje się odchyłki płaskości, pionu i krawędzi, z załącznikami graficznymi. Należy wskazać procent powierzchni wymagającej poprawek. Dla budynków powyżej 4 kondygnacji protokół wymaga akceptacji projektanta. Brak wpisu uniemożliwia rozliczenie robót i gwarancje. Standardowy formularz obejmuje pola na wilgotność, czystość i nośność.

• Data i miejsce odbioru.
• Lista pomiarów z normami.
• Zdjęcia defektów.
• Wnioski i terminy korekty.
• Podpisy stron.

Lista elementów protokołu zapewnia kompletność dokumentacji. W praktyce protokół służy jako podstawa sporów reklamacyjnych. Zawsze archiwizuj kopie cyfrowe dla łatwego dostępu.

Protokół odbioru integruje wszystkie wcześniejsze kontrole, tworząc historię jakości wykonania. W dużych inwestycjach powtarza się go etapami, co pozwala na bieżącą korektę. To narzędzie buduje zaufanie między wykonawcą a inwestorem.

Na podstawie protokołu decyduje się o kontynuacji prac z ociepleniami. Szczególną uwagę zwraca się na zgodność z projektem, bo odchyłki kumulują się w wyższych partiach elewacji.

Próba przyczepności podłoża

Próba przyczepności podłoża polega na przyklejeniu 10 próbek płyt termoizolacyjnych o wymiarach 10x10x10 cm i zmierzeniu siły zerwania po 7 dniach. Wynik poniżej 0,08 MPa dyskwalifikuje powierzchnię do dalszych robót. Test przeprowadza się w co najmniej trzech miejscach o różnej ekspozycji, używając polimetakrylanowego uchwytu. To obiektywna metoda weryfikacji adhezji, zalecana przez systemodawców. Próba symuluje warunki eksploatacyjne, wykrywając słabe punkty.

Przygotowanie próbek obejmuje gruntowanie i klejenie zgodnie z instrukcją. Po utwardzeniu stosuje się siłę ścinającą lub ciągnącą do zniszczenia. Średnia z 10 wyników musi przekroczyć normę PN-EN 1542. W podłożach o odchyłkach powyżej 3 mm wynik spada o 30%. Dokumentuj zerwania zdjęciami, analizując rodzaj zniszczenia kohezja czy adhezja.

Wyniki próby w ujęciu graficznym

Wykres przykładowych wyników pokazuje rozrzut, gdzie próbki poniżej 0,08 MPa wymagają analizy. Próba pozwala na wczesne wykrycie problemów z podłożem. W warunkach polowych używa się przenośnych testerów.

Interpretacja wyników uwzględnia typ podłoża dla tynków cienkowarstwowych norma rośnie do 0,1 MPa. Próba jest obowiązkowa przy wątpliwościach co do nośności. Zawsze powtarzaj test po korektach.

Próba przyczepności minimalizuje ryzyko awarii elewacji, integrując się z protokołem odbioru. Jej wyniki wpływają na wybór kleju i liczby łączników mechanicznych.

Błędy odchyłek w przygotowaniu podłoża

Najczęstszym błędem odchyłek w przygotowaniu podłoża jest niedokładne zmywanie powierzchni po wstępnym oczyszczeniu, co pozostawia pył osłabiający przyczepność. Luźne cząstki powodują odspajanie płyt już po pierwszym roku. Pomijanie pomiaru pionu na krawędziach okiennych prowadzi do nierówności w tynku zewnętrznym. W budynkach z wilgotnym podłożem błąd to brak suszenia, skutkujący pleśnią pod izolacją. Te uchybienia ujawniają się podczas odbioru jako przekroczenia norm o 20-50%.

Inny błąd to ignorowanie odchyłek w narożnikach, gdzie naprężenia powodują pękanie siatek zbrojącej. Wykonawcy często stosują zbyt grubą warstwę wyrównującą bez testu przyczepności. W starszych murach pominięcie frezowania wybrzuszeń tworzy punkty słabości. Brak protokołu po oczyszczeniu uniemożliwia weryfikację jakości. Błędy te zwiększają koszty napraw o 30%.

W trakcie robót błąd popełniany to nakładanie kleju na zabrudzone podłoże, co obniża adhezję o połowę. Szczególnie w okresach deszczowych zaniedbuje się osuszanie szczelin. Odchyłki wysokościowe kumulują się bez korekty etapowej. Zawsze sprawdzaj podłoże po deszczu przed kontynuacją.

• Pominięcie odkurzania: pył blokuje penetrację kleju.
• Brak testu uderzeniowego: ukryte pustki.
• Niewłaściwa wilgotność: powyżej 4%.
• Ignorowanie dylatacji: naprężenia poprzeczne.

Lista błędów pomaga w prewencji podczas kontroli. Z praktyki wynika, że 40% awarii elewacji bierze początek w podłożu. Szybka identyfikacja oszczędza czas i materiały.

Korekta odchyłek podłoża elewacji

Korekta odchyłek podłoża elewacji zaczyna się od szpachlowania nierówności powyżej 3 mm zaprawą adhezyjną o wysokiej przyczepności. Dla wybrzuszeń stosuj frezowanie mechaniczne na głębokość 5 mm. Po wyrównaniu gruntuj powierzchnię preparatem wzmacniającym. Mierz odchyłki po każdej warstwie, dążąc do norm PN-B-10110. Proces trwa 3-7 dni w zależności od wilgotności. Korekta przywraca nośność przed montażem termoizolacji.

W krawędziach otworów stosuj profile perforowane do stabilizacji pionu. Dla dużych powierzchni powyżej 10 m² podziel korekty na sekcje z przerwami technicznymi. Użyj szpachli z włóknami dla trwałości. Po szpachlowaniu wykonaj próbę przyczepności na poprawionym fragmencie. Dokumentuj postępy w dzienniku budowy.

W przypadku podłoża o niskiej adhezji, wzmocnij je siatką zbrojącą zatopioną w zaprawie. Dla murów ceglastych wypełniaj szczeliny elastycznymi masami. Unikaj nadmiernego grubościowania warstw powyżej 10 mm. Korekta pionu wymaga klinów regulacyjnych przy ościeżach. Zawsze susz minimum 48 godzin przed testami.

Etapy korekty w sekwencji

1. Oczyszczenie i frezowanie defektów.
2. Szpachlowanie warstwami po 3 mm.
3. Gruntowanie penetrujące.
4. Pomiar odchyłek i próba przyczepności.
5. Protokół akceptacji.

Sekwencja etapów zapewnia systematyczność. W wysokich budynkach stosuj rusztowania z platformami dla precyzji. Korekta nie tylko spełnia normy, ale poprawia estetykę elewacji. Po pełnej korekcie podłoże jest gotowe na odpowiedzialny montaż warstw zewnętrznych.

Skuteczna korekta minimalizuje błędy wykonawcze, przedłużając żywotność ociepleń. Inwestycja w te prace zwraca się w unikniętych remontach. Zawsze angażuj doświadczonego inspektora do weryfikacji końcowej.

Pytania i odpowiedzi: Odbiór elewacji dopuszczalne odchyłki

• Jakie odchyłki podłoża są niedopuszczalne przed montażem termoizolacji elewacji?

  Odchyłki podłoża, takie jak zabrudzenia, luźne cząstki czy brak zgodności z założeniami projektowymi określonymi w opisie technicznym, są niedopuszczalne. Podłoże musi spełniać wymagania instrukcji systemodawcy, aby zapewnić przyczepność i trwałość systemu elewacyjnego.

• Czy przed rozpoczęciem robót ociepleniowych wymagany jest protokół odbioru podłoża?

  Tak, podłoże przed montażem termoizolacji musi być formalnie odebrane poprzez sporządzenie protokołu odbioru i wpis do dziennika budowy. Brak protokołu uniemożliwia dalsze prace i może prowadzić do awarii w eksploatacji.

• Jak sprawdzić nośność podłoża ściennego pod elewację?

  W przypadku wątpliwości co do nośności podłoża zalecana jest próba przyczepności z użyciem 10 próbek płyt termoizolacyjnych o wymiarach 10 x 10 x 10 cm. Próba pozwala obiektywnie określić siłę adhezji i wykryć potencjalne odchyłki od norm.

• Jakie błędy najczęściej występują przy odbiorze podłoża elewacji?

  Najczęstszym błędem jest pominięcie dokładnego zmywania lub odkurzania podłoża po wstępnym oczyszczeniu. Inne błędy to brak porównania stanu podłoża z projektem oraz nieuwzględnienie wymagań systemodawcy, co zagraża przyczepności i prowadzi do pękania lub odspajania izolacji.
