Odbiór elewacji: Sprawdzenie podłoża i testy

Budując lub remontując dom, często odkrywasz ukryte wady elewacji dopiero po latach, co generuje frustrację i wysokie koszty napraw dlatego odbiór elewacji to nie zwykła formalność, lecz fundament jej wieloletniej trwałości. Zaczynamy od krytycznego sprawdzenia podłoża przed nałożeniem ocieplenia, bo właśnie tam kryją się najpoważniejsze problemy, takie jak wilgoć czy nierówności; następnie analizujemy zgodność z wymaganiami projektowymi, dokładne oczyszczanie powierzchni z zabrudzeń i luźnych cząstek oraz sporządzenie szczegółowego protokołu odbioru. Na koniec przeprowadzamy praktyczne próby przyczepności poprzez przyklejanie próbek testowych oraz testy nośności, symulujące ekstremalne warunki pogodowe deszcze, mrozy i silne wiatry co daje pewność, że elewacja nie zawiedzie w obliczu realiów klimatycznych. Dzięki temu kompleksowemu podejściu unikniesz niespodzianek i zapewnisz budynkowi ochronę na dekady.

• Sprawdzenie podłoża przed ociepleniem
• Wymagania podłoża wg projektu
• Oczyszczanie podłoża elewacji
• Protokół odbioru podłoża
• Próba przyczepności podłoża
• Przyklejanie próbek testowych
• Testy nośności podłoża elewacji
• Pytania i odpowiedzi: Odbiór elewacji

Sprawdzenie podłoża przed ociepleniem

Przed nałożeniem warstw termoizolacyjnych elewacji należy dokładnie zbadać stan podłoża ściennego, porównując go z założeniami projektowymi. Podłoże musi być stabilne, suche i wolne od luźnych cząstek, inaczej klej termoizolacyjny nie zwiąże prawidłowo. W trakcie oględzin wizualnych szukamy pęknięć, wykwitów solnych czy resztek starej farby, które osłabiają przyczepność. Robotnicy powinni używać latarki i lusterka, by zajrzeć w narożniki i pod okapy. Taka weryfikacja zapobiega odspajaniu płyt w przyszłości, oszczędzając nerwy i pieniądze.

Podczas sprawdzania podłoża na budynkach istniejących warto zwrócić uwagę na wilgoć pochodzącą z gruntu lub nieszczelności dachu. Użyj wilgotnościomierza, by zmierzyć zawartość wody w murze nie powinna przekraczać 3-5 procent w zależności od materiału. W przypadku starych elewacji sprawdzamy też nośność mechanicznego usunięcia luźnych fragmentów. Jeśli podłoże jest nierówne, planujemy szpachlowanie lub tynk wyrównujący. Te kroki budują solidną bazę dla całego systemu ociepleniowego.

Sprawdzenie obejmuje również ocenę podłoża wokół otworów okiennych i drzwiowych, gdzie często gromadzi się brud i wilgoć. Należy usunąć stare uszczelki i sprawdzić spoiny, by uniknąć mostków termicznych. W wysokich budynkach stosujemy rusztowania lub podnośniki, zapewniając bezpieczeństwo podczas inspekcji. Dokumentujemy każde spostrzeżenie zdjęciami z opisem lokalizacji. Dzięki temu ekipa wie, co poprawić przed kolejnym etapem robót.

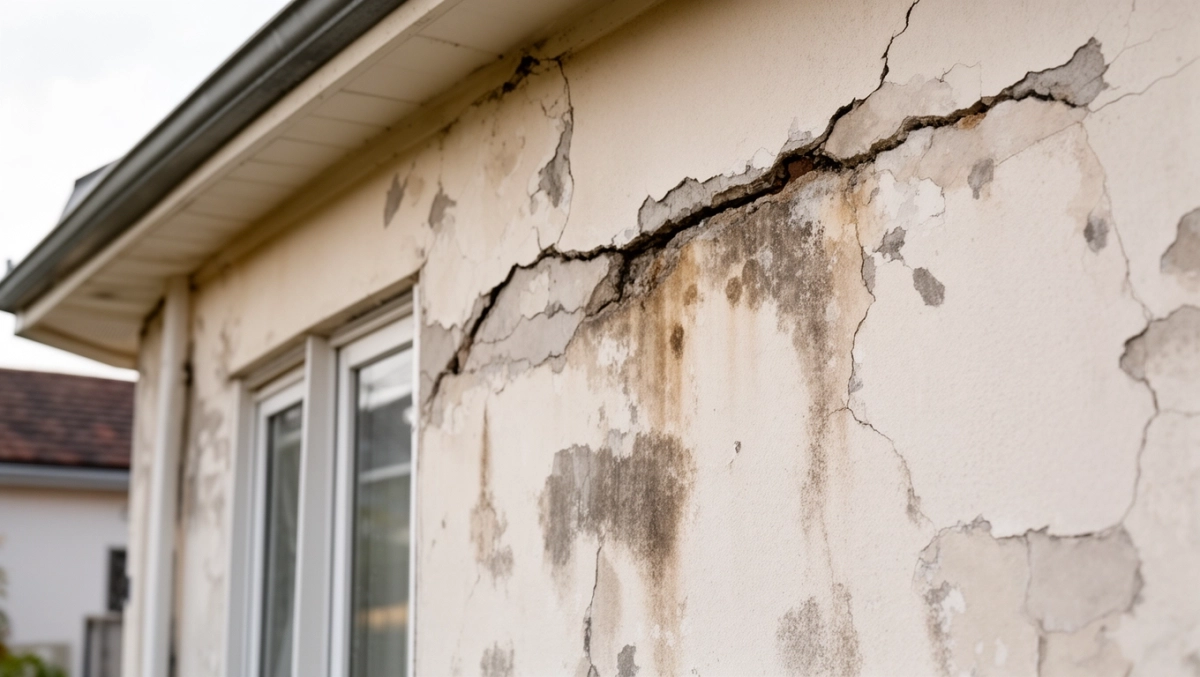

Typowe usterki podłoża

• Pęknięcia strukturalne dłuższe niż 0,5 mm wymagające iniekcji lub mostkowania siatką.
• Zacieki rdzy od metalowych elementów, neutralizowane środkiem antykorozyjnym.
• Wykwity solne, usuwane szczotkowaniem i gruntowaniem.
• Luźne tynki, odbijane młotkiem i usuwane mechanicznie.

Wykrycie tych usterek na wczesnym etapie minimalizuje ryzyko awarii elewacji. Podłoże przygotowane w ten sposób gwarantuje długoletnią trwałość izolacji termicznej.

Wymagania podłoża wg projektu

Wymagania wobec podłoża muszą być precyzyjnie określone w opisie technicznym projektu, opierając się na instrukcjach systemodawcy ocieplenia. Projektant wskazuje dopuszczalną chropowatość, wilgotność i wytrzymałość na ściskanie, zazwyczaj powyżej 0,5 MPa dla murów. Kierownik budowy weryfikuje zgodność z normami PN-EN 13187 i PN-EN 998-1. Brak dopasowania prowadzi do reklamacji i przerw w pracach. Dlatego przed startem robót elewacyjnych analizujemy dokumentację krok po kroku.

Podłoże betonowe wymaga innego traktowania niż ceglane czy silikatowe dla betonu norma pozwala na większą szorstkość. W projekcie podajemy grubość minimalną warstwy gruntującej i rodzaj kleju. Należy sprawdzić, czy podłoże jest nośne na całej powierzchni, bez słabych punktów. W budynkach zabytkowych projekt może narzucać dodatkowe badania laboratoryjne. Te szczegóły zapewniają, że elewacja spełni oczekiwania inwestora pod względem estetyki i funkcjonalności.

Wymagania obejmują też odporność podłoża na mróz i sole odladzające, szczególnie w strefach przyulicznych. Projektant określa strefy klimatyczne według PN-EN 1991-1-4. Kierownik budowy podpisuje zgodę na prace dopiero po pozytywnej ocenie. W razie rozbieżności konsultujemy z konstruktorem. Taka systematyczność chroni przed kosztownymi poprawkami w trakcie eksploatacji.

Porównanie wymagań dla różnych podłoży

Tabela ułatwia szybką weryfikację, przyspieszając odbiór techniczny elewacji.

Oczyszczanie podłoża elewacji

Najczęstszym błędem przy ociepleniach eksploatowanych budynków jest pomijanie dokładnego zmywania lub odkurzania podłoża po jego wstępnym oczyszczeniu. Najpierw mechanicznie usuwamy luźne fragmenty szczotkami drucianymi lub piaskarką niskociśnieniową. Potem myjemy myjką ciśnieniową z detergentem, unikając uszkodzeń powierzchni. Suszymy naturalnie lub dmuchawami, monitorując wilgotność. Tylko czyste podłoże zapewnia pełną przyczepność kleju i warstw izolacyjnych.

Podczas oczyszczania zwracamy uwagę na krawędzie wokół okien i drzwi, gdzie brud osadza się najmocniej. Używamy miękkich szczotek, by nie porysować podłoża. W przypadku tłustych zabrudzeń stosujemy rozpuszczalniki organiczne z neutralizatorem. Po myciu gruntujemy całą powierzchnię, wzmacniając strukturę. Te zabiegi zapobiegają zaciekom i odspajaniu w miejscach newralgicznych.

Oczyszczanie podłoża powinno trwać co najmniej dwa dni na elewację średniej wielkości, z przerwami na inspekcję. Robotnicy noszą maski i okulary ochronne przed pyłem. W wilgotnych warunkach stosujemy osuszacze powietrza. Po zakończeniu sprawdzamy powierzchnię dotykiem musi być gładka i pylista. Dokładność tutaj decyduje o sukcesie całego odbioru elewacji.

Wysokości budynku wpływa na metodę: w niskich stosujemy drabiny, w wysokich platformy. Nigdy nie wolno ignorować szczelin dylatacyjnych, które czyścimy osobno. Oczyszczone podłoże to podstawa dla dalszych warstw termoizolacyjnych i tynków zewnętrznych.

Protokół odbioru podłoża

Odbiór podłoża wymaga sporządzenia protokołu oraz wpisu do dziennika budowy, co potwierdza jego gotowość do dalszych prac. Protokół zawiera opis stanu początkowego, wykonane czynności i wyniki pomiarów. Podpisują go kierownik budowy, inspektor nadzoru i przedstawiciel wykonawcy. Wzór protokołu opiera się na załączniku nr 7 do rozporządzenia o dzienniku budowy. Ten dokument chroni przed sporami prawnymi w przyszłości.

W protokole odnotowujemy datę, pogodę i temperaturę podłoża prace tylko powyżej 5°C. Dołączamy zdjęcia przed i po oczyszczaniu. W przypadku uwag wskazujemy terminy poprawek. Protokół staje się załącznikiem do umowy z inwestorem. Jego rzetelność buduje zaufanie między stronami.

Elementy obowiązkowe protokołu

• Identyfikacja budynku i elewacji (numer, kierunek).
• Lista wykonanych badań (wilgotność, przyczepność).
• Potwierdzenie zgodności z projektem.
• Podpisy i pieczątki uczestników odbioru.
• Data i miejsce sporządzenia.

Taki protokół umożliwia płynne przejście do klejenia płyt termoizolacyjnych. Bez niego dalsze roboty są niedozwolone.

W razie wątpliwości protokół zawiera zalecenia dodatkowe, jak powtórne oczyszczenie. Archiwizujemy go elektronicznie dla łatwego dostępu. Profesjonalny odbiór podłoża to podstawa sukcesu robót elewacyjnych.

Próba przyczepności podłoża

W przypadku wątpliwości co do nośności podłoża zaleca się wykonanie próby przyczepności w celu weryfikacji jego właściwości. Próba polega na pomiarze siły potrzebnej do wyrwania próbki z podłoża. Norma PN-EN 1015-12 określa procedurę z użyciem rdzeniówki diamentowej. Wynik powyżej 0,08 N/mm² uznajemy za wystarczający dla większości systemów. Ta metoda daje obiektywne dane o jakości podłoża.

Przed próbą zaznaczamy co najmniej 5 punktów reprezentatywnych na elewacji. Wiercimy otwory o średnicy 50 mm na głębokość 5 cm. Wypełniamy je zaprawą i wbijamy metalowy trzpień. Po 28 dniach twardnienia ciągnijmy próbkę tensometrem. Rejestrujemy siłę zerwania i rodzaj zniszczenia. Szczegółowa weryfikacja podłoża minimalizuje ryzyko awarii elewacji.

Próba przyczepności uwzględnia kierunek sił prostopadle do powierzchni. W budynkach o nieregularnym podłożu zwiększamy liczbę próbek do 10. Wyniki porównujemy z wymaganiami systemodawcy. Jeśli poniżej normy, powtarzamy oczyszczanie lub gruntowanie. Te testy zapewniają długoterminową trwałość systemu ociepleniowego.

Wyniki prób przyczepności

Wykres pokazuje typowe wartości, pomagając w ocenie podłoża elewacji.

Przyklejanie próbek testowych

Próbę przyczepności przeprowadza się poprzez przyklejenie 10 próbek płyt termoizolacyjnych o wymiarach 10 x 10 x 10 cm bezpośrednio do podłoża. Klej nakładamy metodą gęstożebrową lub pełną, wg instrukcji producenta. Próbki rozmieszczamy równomiernie po elewacji, w tym przy krawędziach i narożnikach. Po 7 dniach sezonujemy w warunkach zewnętrznych. Potem wyrywamy każdą próbkę, mierząc siłę i analizując rodzaj odspajania.

Przyklejanie próbek testowych symuluje warunki rzeczywiste robót elewacyjnych. Używamy tego samego kleju co do płyt głównych, zapewniając porównywalność. W miejscach o słabym podłożu próbki wzmacniamy siatką zbrojącą. Dokumentujemy proces wideo dla wiarygodności. Ta procedura potwierdza gotowość powierzchni do ocieplenia.

Wyniki próbki: przyczepność powyżej 0,5 kg/cm² pozwala na kontynuację. Jeśli próbka odspaja się w kleju, poprawiamy grunt. W wysokich budynkach próbki przyklejamy na różnych wysokościach. Nigdy nie wolno pomijać tego etapu przy problematycznych podłożach. Testy te zapobiegają kosztownym poprawkom i reklamacjom.

Po teście usuwamy resztki próbek i odnawiamy podłoże. Próbki przechowujemy jako dowód. Przyklejanie to kluczowy element odbioru podłoża przed ociepleniem.

Testy nośności podłoża elewacji

Testy nośności podłoża elewacji obejmują ocenę wytrzymałości na ścinanie i rozciąganie, uzupełniając próby przyczepności. Używamy skanerów ultradźwiękowych do wykrywania pustek w murze. Norma PN-EN 12504-4 reguluje badania nieniszczące. Wyniki powyżej 1 MPa gwarantują stabilność pod łącznikami mechanicznymi. Te badania dają pełny obraz stanu elewacji przed izolacją termiczną.

Podczas testów sprawdzamy podłoże pod kątem obciążeń wiatrem symulujemy siły ssące. W miejscach newralgicznych, jak narożniki, zwiększamy gęstość punktów pomiarowych. Łączniki wkręcamy próbnie, mierząc moment obrotowy. Jeśli poniżej normy, stosujemy dłuższe kołki. Testy nośności uwzględniają aspekty bezpieczeństwa użytkowania elewacji.

Wykonanie testów wymaga certyfikowanego sprzętu i przeszkolonych techników. Rejestrujemy dane w oprogramowaniu, generując raporty graficzne. W budynkach z ociepleniami starszymi porównujemy z bazowymi wartościami. Popełnianie błędów w przygotowaniu podłoża prowadzi do obniżonej przyczepności izolacji. Profesjonalne testy to inwestycja w niezawodność konstrukcji.

Metody testów nośności

• Test pull-off: siła wyrwania próbki.
• Test skrętny: moment obrotowy łącznika.
• Skanowanie radarowe: wykrywanie pustek.
• Próba udarowa: Schmidt hammer.

Wykres ilustruje rozkład nośności na elewacji, ułatwiając decyzje o dalszych pracach.

Pytania i odpowiedzi: Odbiór elewacji

• Jakie kroki obejmuje odbiór podłoża przed ociepleniem elewacji?

  Odbiór podłoża wymaga dokładnego sprawdzenia stanu ścian zewnętrznych i porównania z założeniami projektowymi. Należy zweryfikować nośność, suchość i czystość podłoża zgodnie z instrukcjami systemodawcy oraz opisem technicznym projektu. Po wstępnym oczyszczeniu konieczne jest dokładne zmywanie lub odkurzanie, aby uniknąć błędów wpływających na przyczepność.

• Jak przeprowadzić próbę przyczepności podłoża?

  Próbę przyczepności wykonuje się w przypadku wątpliwości co do nośności podłoża. Przykleja się 10 próbek płyt termoizolacyjnych o wymiarach 10 x 10 x 10 cm bezpośrednio do podłoża, a następnie ocenia siłę przyczepności po utwardzeniu kleju. Wynik potwierdza gotowość podłoża do dalszych prac.

• Jakie błędy najczęściej popełnia się przy odbiorze podłoża elewacji?

  Najczęstszym błędem jest pomijanie dokładnego zmywania lub odkurzania podłoża po wstępnym oczyszczeniu, co prowadzi do obniżonej przyczepności izolacji. Inne błędy to brak porównania z projektem i nieuwzględnienie wymagań systemodawcy, co zwiększa ryzyko pęknięć, zacieki i awarii elewacji.

• Dlaczego odbiór podłoża jest kluczowy dla trwałości elewacji?

  Profesjonalny odbiór podłoża, potwierdzony protokołem i wpisem do dziennika budowy, minimalizuje ryzyko awarii, zapewnia stabilność, odporność na czynniki zewnętrzne oraz długoterminową trwałość systemu ociepleniowego. Zapobiega kosztownym poprawkom, reklamacjom i zagrożeniom bezpieczeństwa użytkowania budynku.
